超微型比例阀
2000 系列超微型气体比例阀是专为精密分析仪器打造的微量气体流量控制元件，整机尺寸、重量不足常规比例阀一半，体积紧凑、轻量化易集成，完美匹配便携式检测仪、小型分析设备小型化整机设计需求。
阀门搭载高精度流量调节结构，具备优异低泄漏、高分辨率特性，3VDC 低压驱动，整机功耗≤0.8W，磁滞＜15%，流量输出线性稳定；标配 17μm 进出口双层过滤，接触介质采用 C3604 铜、SUS430F 不锈钢、FKM 氟橡胶，耐温区间 - 20℃~85℃，耐压 1MPa，可在高低温复杂工况持续稳定运行。
提供 0.18mm（2010）、0.28mm（2020）两种标准孔口规格，支持 0~3VDC 电压信号线性调节气体流量；搭配压力 / 流量传感器可搭建闭环气路控制系统，精准实时调控管路气体压力与流量。广泛配套气相色谱仪、质谱仪、环境气体监测设备、实验室微量气路、便携式在线分析仪等精密仪器。
阀门搭载高精度流量调节结构，具备优异低泄漏、高分辨率特性，3VDC 低压驱动，整机功耗≤0.8W，磁滞＜15%，流量输出线性稳定；标配 17μm 进出口双层过滤，接触介质采用 C3604 铜、SUS430F 不锈钢、FKM 氟橡胶，耐温区间 - 20℃~85℃，耐压 1MPa，可在高低温复杂工况持续稳定运行。
提供 0.18mm（2010）、0.28mm（2020）两种标准孔口规格，支持 0~3VDC 电压信号线性调节气体流量；搭配压力 / 流量传感器可搭建闭环气路控制系统，精准实时调控管路气体压力与流量。广泛配套气相色谱仪、质谱仪、环境气体监测设备、实验室微量气路、便携式在线分析仪等精密仪器。
产品特点
- 尺寸小，重量轻，节约安装空间
- 耗电低：小于0.8W
- 流量控制稳定
- 磁滞低：＜15%
技术参数
|
产品型号 |
2000系列 |
||||||
| 1010 | 2020 | ||||||
|
孔口直径（mm） |
0.18 | 0.28 | |||||
|
压力 |
耐压 |
1MPa |
|||||
|
操作压差 |
~1MPa | ||||||
|
控制 |
电源 |
3VDC | |||||
|
耗电量 |
≤0.8W | ||||||
|
磁滞 |
＜15% |
||||||
|
过滤器 |
17um（IN，OUT） | ||||||
|
工作温度范围 |
-20-85℃ | ||||||
|
保存温度范围 |
-40-85℃ | ||||||
|
接触介质材质 |
C3604、SUS430F、FKM | ||||||
|
重量 |
约16g | ||||||
命名规则
PL-22 —————— 电压 ————— 规格
03：3VDC 2010：Φ0.18
2020：Φ0.28
例：
PL-22———03———2010
1：特殊气体应用工况，请提前沟通。
2：需指定进出口压力。
应用案例

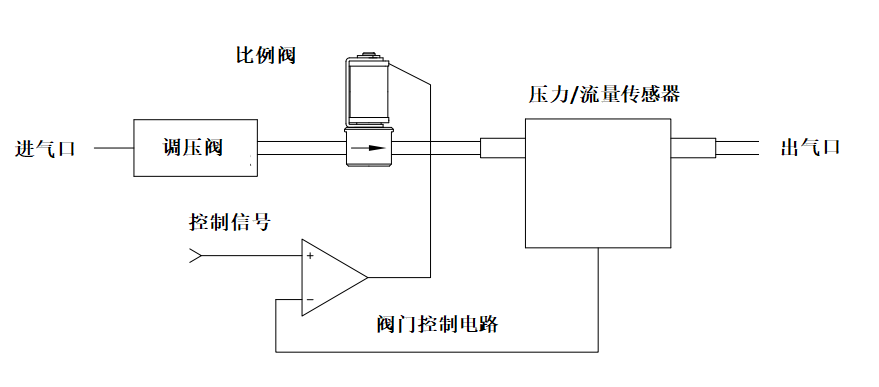

典型阀门控制：比例阀后接压力/流量传感器，可实现闭环控制，实时调整管路压力/流量的大小。
应用案例

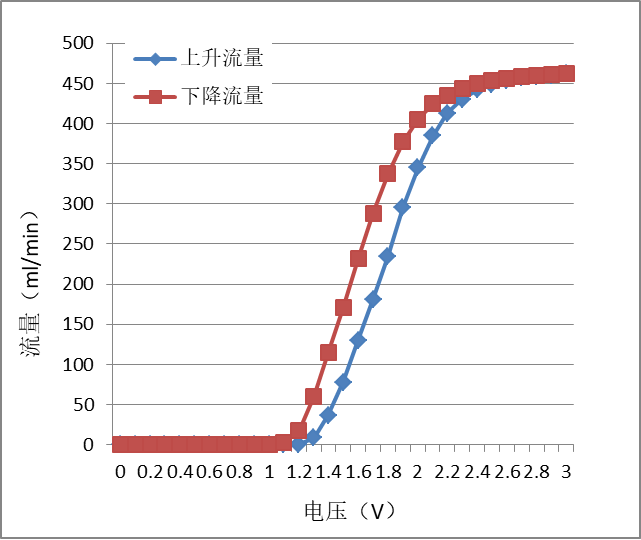

孔径：0.18mm 进气压力：0.1MPa 气体类型：空气 电源：0-3VDC

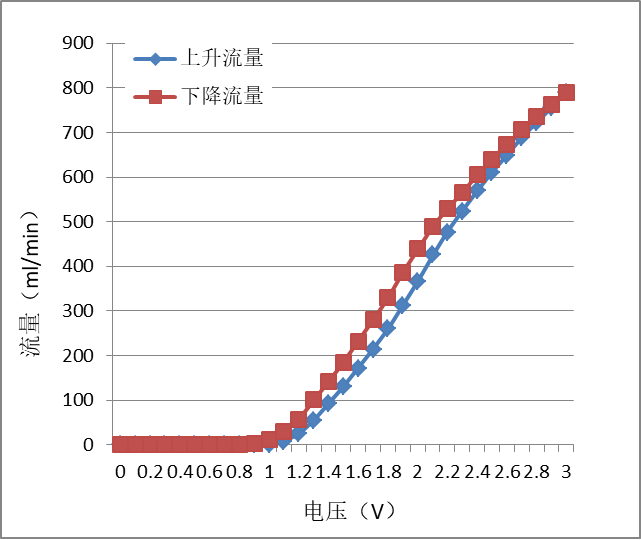

孔径：0.28mm 进气压力：0.1MPa 气体类型：空气 电源：0-3VDC

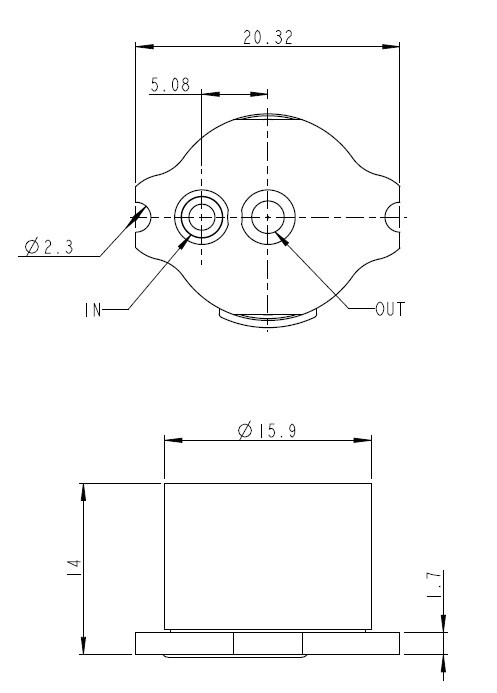

产品尺寸
